Išmetimo emisijos valdymas > ERG vožtuvas

automobilio egr vožtuvas: funkcija, svarba ir priežiūra

Egr (išmetamųjų dujų recirkuliacijos) vožtuvas yra esminis šiuolaikinių automobilių variklių komponentas, skirtas sumažinti kenksmingų emisijų kiekį ir pagerinti variklio efektyvumą. Pagrindinė jo funkcija yra nukreipti dalį išmetamųjų dujų atgal į variklio degimo kameras, o tai padeda sumažinti degimo temperatūrą ir sumažinti azoto oksidų (NOx) susidarymą. Šiame straipsnyje mes išnagrinėsime egr vožtuvo vaidmenį jūsų automobilyje, kaip jis veikia, kodėl tai svarbu ir su juo susijusias įprastas problemas.



1. egr įsiurbimo droselis
2. egr aušintuvas
3. dyzelinis variklis
4. egr vožtuvas
5. turbokompresorius
6. suvartojimas
7. tarpinis aušintuvas








brėžinys 1 egr sistema

Kas yra egr vožtuvas?

Egr vožtuvas yra automobilio išmetamųjų teršalų kontrolės sistemos dalis, specialiai sukurta siekiant sumažinti išmetamųjų teršalų kiekį, atsirandantį dėl aukštos variklio degimo temperatūros. NOx dujos yra kenksmingi teršalai, kurie prisideda prie smogo ir rūgštinio lietaus, ir jas reguliuoja aplinkosaugos agentūros visame pasaulyje. EGR sistema veikia recirkuliuodama nedidelį išmetamųjų dujų kiekį atgal į variklio įsiurbimo sistemą, kur jos susimaišo su įeinančiu oru. Tai sumažina deguonies kiekį degimo metu, sumažina degimo proceso temperatūrą ir, savo ruožtu, sumažina NOx emisiją.

Kaip veikia egr vožtuvas?

Egr vožtuvas kontroliuoja išmetamųjų dujų srautą atgal į variklį. Štai kaip tai veikia:

1. išmetamųjų dujų recirkuliacija : kai variklis veikia, atsidaro egr vožtuvas ir leidžia išmetamosioms dujoms iš išmetimo kolektoriaus tekėti atgal į įsiurbimo kolektorių. Tada įsiurbimo kolektorius šias dujas nukreipia atgal į degimo kamerą.

2. žemesnė degimo temperatūra : sumaišius išmetamąsias dujas su grynu oru, sumažėja bendra temperatūra degimo kameroje. Tai neleidžia susidaryti NOx dujoms, kurios susidaro aukštesnėje temperatūroje.

3. valdomas variklio valdymo bloko (ekiu) : egr vožtuvą paprastai valdo automobilio variklio valdymo blokas (ecu), kuris užprogramuotas atidaryti ir uždaryti vožtuvą, atsižvelgiant į tokius veiksnius kaip variklio greitis, apkrova ir temperatūra. Vožtuvas paprastai uždaromas, kai variklis dirba tuščiąja eiga arba esant didelei apkrovai, ir atidaromas, kai variklis važiuoja pastoviu greičiu.

4. aušinimo skystis arba vakuuminis valdymas : yra du pagrindiniai egr vožtuvų tipai – vakuuminiai ir elektroniniai. Vakuuminiai egr vožtuvai naudoja variklio vakuuminį slėgį vožtuvui atidaryti ir uždaryti, o elektroninius egr vožtuvus valdo elektros variklis arba solenoidas, o tai leidžia tiksliau valdyti.

egr vožtuvo svarba

EGR vožtuvas vaidina lemiamą vaidmenį tiek variklio veikimui, tiek poveikiui aplinkai:

1. NOx emisijų mažinimas : pagrindinė egr vožtuvo funkcija yra sumažinti nox emisijas. NOx dujos labai prisideda prie oro taršos ir yra susijusios su kvėpavimo takų problemomis bei žala aplinkai. Recirkuliuodama išmetamąsias dujas, EGR sistema padeda išlaikyti NOx emisiją reguliuojamose ribose.

2. geresnis degalų vartojimo efektyvumas : tinkamai veikiantis egr vožtuvas gali padėti taupyti degalus. Sumažinus degimo temperatūrą, variklis gali veikti efektyviau ir deginti degalus kontroliuojamai. Tai gali sumažinti degalų sąnaudas tam tikromis vairavimo sąlygomis, pavyzdžiui, važiuojant greitkeliu.

3. geresnis variklio veikimas : egr vožtuvas taip pat padeda sumažinti variklio trankymą (išankstinį detonaciją), kuris gali atsirasti, kai oro ir kuro mišinys užsiliepsnoja anksčiau laiko. Mažindamas degimo temperatūrą, egr vožtuvas padeda išvengti trankymo ir užtikrina sklandesnį variklio darbą.

4. atitinka aplinkosaugos standartus : šiuolaikinės transporto priemonės turi atitikti griežtus aplinkos apsaugos agentūrų nustatytus išmetamųjų teršalų standartus. Egr vožtuvas yra neatskiriama šių pastangų dalis, padedanti gamintojams laikytis šių taisyklių ir sumažinti transporto priemonių anglies pėdsaką.

dažnos egr vožtuvo problemos

Nors egr vožtuvas yra svarbus komponentas, laikui bėgant gali atsirasti problemų dėl susidėvėjimo, anglies kaupimosi ar gedimo. Kai kurios bendros egr vožtuvo problemos:

1. Anglies kaupimasis : laikui bėgant EGR vožtuvas gali kaupti anglies nuosėdas iš išmetamųjų dujų. Dėl šių nuosėdų vožtuvas gali atsidaryti arba užsidaryti, o tai gali turėti įtakos išmetamųjų dujų srautui. Dėl to gali sumažėti variklio veikimas, padidėti išmetamųjų teršalų kiekis ir pablogėti tuščioji eiga.

2. vožtuvo užsikimšimas : egr vožtuvas gali užstrigti atidarytoje arba uždarytoje padėtyje, todėl gali padidėti išmetamųjų teršalų kiekis arba sumažėti variklio našumas. Užstrigęs vožtuvas gali atsirasti dėl anglies kaupimosi arba mechaninio vožtuvo gedimo.

3. sugedęs egr vožtuvas : EGR vožtuvai gali susidėvėti ir sugesti, ypač elektroniniai vožtuvai, kurie gali nustoti tinkamai atsidaryti arba užsidaryti. Sugedęs vožtuvas gali sukelti problemų, pvz., prastą įsibėgėjimą, variklio beldimą arba sumažėjusį degalų efektyvumą.

4. prastos degalų sąnaudos : jei egr vožtuvas neveikia tinkamai, tai gali sukelti oro ir kuro mišinio disbalansą. Dėl to gali sumažėti variklio degalų naudojimo efektyvumas, todėl gali sumažėti degalų rida ir padidėti išmetamųjų teršalų kiekis.

5. Patikrinkite variklio lemputę : netinkamai veikiantis išleidimo vožtuvas gali įjungti variklio patikrinimo lemputę. Dauguma šiuolaikinių transporto priemonių turi integruotą diagnostikos (OBD) sistemą, kuri gali aptikti egr vožtuvo ir kitų komponentų gedimus. Kai sistema aptinka problemą, ji gali išsaugoti gedimo kodą, kurį galima nuskaityti OBD skaitytuvu.

Sugedusio egr vožtuvo simptomai

Jei jūsų egr vožtuvas veikia netinkamai, galite pastebėti keletą simptomų, rodančių, kad reikia taisyti arba pakeisti. tai apima:

1. Apytikslė eiga tuščiąja eiga : jei egr vožtuvas užsikimšęs arba įstrigo atidarytas, išmetamosios dujos gali patekti į variklį netinkamu laiku, todėl gali prasidėti tuščioji eiga arba užstrigimas.

2. prastas pagreitis : netinkamai veikiantis egr vožtuvas gali paveikti variklio oro ir degalų mišinį, todėl gali atsirasti dvejonių arba prastas įsibėgėjimas.

3. Padidėjęs išmetamųjų teršalų kiekis : sugedus išmetimo vožtuvui gali nepavykti tinkamai recirkuliuoti išmetamųjų dujų, todėl išmeta daugiau nox. Dėl to jūsų automobilis gali nepavykti atlikti išmetamųjų teršalų bandymų.

4. Variklio beldimas arba skambėjimas : jei egr vožtuvas tinkamai nereguliuoja degimo temperatūros, galite pajusti variklio beldimą arba skambėjimą, o tai gali pakenkti varikliui.

5. prastos degalų sąnaudos : netinkamai veikiantis egr vožtuvas gali sumažinti degalų efektyvumą, nes dėl netinkamo oro ir kuro mišinio variklis gali ne taip efektyviai deginti degalų.

kaip prižiūrėti ir taisyti egr vožtuvą

Tinkama priežiūra gali pailginti egr vožtuvo tarnavimo laiką ir užtikrinti, kad jūsų automobilis veiktų sklandžiai. štai keletas patarimų:

1. Reguliarus valymas : jei aplink vožtuvą pastebite anglies sankaupas, reguliarus valymas gali padėti išvengti užsikimšimo. Naudokite specialiai EGR vožtuvams skirtą valymo tirpalą, kad pašalintumėte nuosėdas nepažeidžiant komponentų.

2. Naudokite aukštos kokybės degalus : aukštos kokybės kuro naudojimas su plovikliais gali padėti sumažinti anglies kaupimąsi išmetimo sistemoje.

3. pakeiskite, kai reikia : jei išleidimo vožtuvas yra pažeistas arba netinkamai veikia, gali tekti jį pakeisti. Priklausomai nuo jūsų automobilio modelio, pakeitimas gali būti paprastas arba reikalauti profesionalios pagalbos.

4. Patikrinkite variklio kodus : jei užsidega variklio tikrinimo lemputė, naudokite obd skaitytuvą, kad patikrintumėte, ar nėra gedimų kodų, susijusių su egr vožtuvu. Šie kodai gali padėti tiksliai nustatyti problemą ir padėti taisyti.

5. patikrinkite atliekant reguliarią techninę priežiūrą : paprašykite, kad mechanikas patikrintų išleidimo vožtuvą atliekant įprastinę priežiūrą. Anksti pastebėjus galimas problemas, galima išvengti brangesnio remonto.

išvada

Egr vožtuvas yra gyvybiškai svarbus komponentas kontroliuojant išmetamųjų teršalų kiekį ir užtikrinant optimalų variklio darbą. recirkuliuodamas išmetamąsias dujas, jis padeda sumažinti kenksmingų NOx emisijų kiekį, pagerinti degalų efektyvumą ir išlaikyti sklandesnį variklio darbą. Reguliari techninė priežiūra, valymas ir savalaikis remontas gali užkirsti kelią įprastoms problemoms, tokioms kaip anglies kaupimasis, vožtuvų prilipimas ir veikimo problemos. Geros egr vožtuvo būklės palaikymas ne tik padeda sumažinti jūsų automobilio poveikį aplinkai, bet ir pagerina variklio ilgaamžiškumą bei degalų efektyvumą.

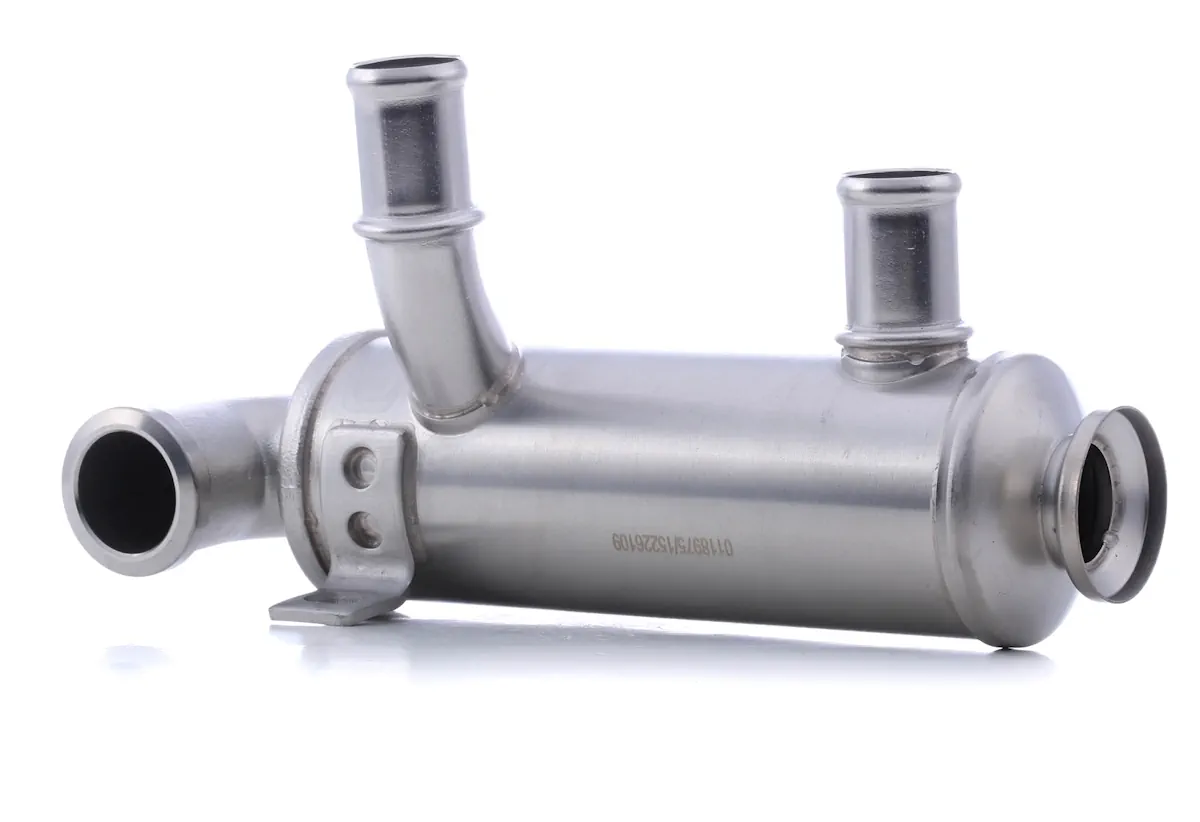

automobilinis egr aušintuvas: funkcija, svarba ir priežiūra

Egr aušintuvas arba išmetamųjų dujų recirkuliacijos aušintuvas vaidina lemiamą vaidmenį šiuolaikiniuose automobilių varikliuose, nes padeda sumažinti kenksmingų teršalų kiekį ir išlaikyti variklio efektyvumą. Pati EGR sistema padeda sumažinti azoto oksido (NOx) emisiją, kai dalį išmetamųjų dujų grąžina atgal į variklio degimo kamerą. Tačiau šios išmetamosios dujos paprastai yra karštos ir netinkamai valdomos gali sugadinti variklį. Čia atsiranda egr aušintuvas.

Šiame straipsnyje išnagrinėsime egr aušintuvo funkciją, kodėl tai būtina, įvairius galimus tipus ir kaip jį prižiūrėti, kad jis veiktų optimaliai.

Kas yra egr aušintuvas?

EGR aušintuvas yra EGR sistemos komponentas, kuris aušina išmetamąsias dujas prieš jas vėl patenkant į variklio įsiurbimo angą. Egr aušintuvas veikia naudodamas variklio aušinimo skystį arba orą, kad sumažintų išmetamųjų dujų temperatūrą, neleidžia varikliui perkaisti ir užtikrina, kad degimo procesas išliktų efektyvus. Aušindamas išmetamąsias dujas, EGR aušintuvas padeda išvengti jautrių variklio komponentų pažeidimo ir palaiko bendrą išmetamųjų teršalų kontrolės sistemos veikimą.

Kaip veikia egr aušintuvas?

Pagrindinis egr aušintuvo uždavinys yra sumažinti išmetamųjų dujų, kurios yra recirkuliuojamos į variklį, temperatūrą. Procesas veikia taip:

1. išmetamųjų dujų recirkuliacija : egr sistema paima nedidelę išmetamųjų dujų dalį iš variklio išmetimo sistemos ir nukreipia jas atgal į įsiurbimo kolektorių. Šis procesas padeda sumažinti azoto oksidų (NOx) susidarymą, nes sumažina degimo temperatūrą cilindruose.

2. išmetamųjų dujų aušinimas : kol išmetamosios dujos vėl patenka į įsiurbimo sistemą, jos praeina per egr aušintuvą. Aušintuvas veikia panašiai kaip tradicinis automobilio radiatorius: išmetamųjų dujų šilumai sugerti naudojamas aušinimo skystis arba oras.

   • Aušinimo skysčio pagrindu pagaminti egr aušintuvai : tai yra labiausiai paplitęs tipas, naudojamas transporto priemonės variklio aušinimo skysčiui (paprastai vandens ir antifrizo mišiniu) išmetamosioms dujoms aušinti. Aušinimo skystis teka per aušintuvo kanalus, o kai išmetamosios dujos praeina, aušinimo skystis sugeria šilumą.
   • oro pagrindu pagaminti egr aušintuvai : kai kuriose transporto priemonėse naudojami oro pagrindo aušintuvai, kur išmetamosios dujos praeina pro vamzdelius, apsuptus aplinkos oro, kuris atvėsina dujas.

3. atšaldytų išmetamųjų dujų grąžinimas : po to, kai išmetamosios dujos yra atvėsintos egr aušintuvu, jos vėl patenka į įsiurbimo kolektorių. Vėsesnė, žemesnė išmetamųjų dujų temperatūra padeda užtikrinti, kad degimo temperatūra būtų pakankamai sumažinta, kad būtų sumažinta NOx emisija nepažeidžiant variklio komponentų.

egr aušintuvo svarba

1. Išmetamųjų teršalų mažinimas : pagrindinė išmetimo sistemos, įskaitant aušintuvą, funkcija yra sumažinti variklio išskiriamų kenksmingų azoto oksidų (nox) kiekį. Recirkuliuodama išmetamąsias dujas į degimo procesą, sistema padeda sumažinti temperatūrą variklio viduje, užkertant kelią NOx susidarymui, kuris labai prisideda prie oro taršos ir smogo.

2. apsaugo variklio komponentus : išmetamosios dujos yra itin karštos, o netinkamai aušinant gali smarkiai pažeisti variklio įsiurbimo vožtuvus, stūmoklius ir kitus komponentus. Egr aušintuvas neleidžia šioms aukštoms temperatūroms pakenkti svarbiausioms variklio dalims, aušinant išmetamąsias dujas, kol jos patenka į degimo kamerą. Taip užtikrinama, kad variklis veiktų optimaliame temperatūrų diapazone, todėl pailgėja jo tarnavimo laikas.

3. pagerina degalų efektyvumą : sumažindamas degimo temperatūrą ir sumažindamas variklio trankymą, egr aušintuvas padeda pagerinti degalų efektyvumą. Vėsesnės išmetamosios dujos gali sumažinti degimui reikalingą energiją, todėl variklis veikia efektyviau ir taupo degalus.

4. pagerina bendrą variklio efektyvumą : egr aušintuvas padeda palaikyti variklio degimo proceso efektyvumą. Užkertant kelią per dideliam karščiui, jis leidžia varikliui veikti geriausiai, išlaikant tinkamą kuro ir oro balansą degimui. Tai pagerina variklio veikimą ir sumažina variklio veikimo sutrikimus.

egr aušintuvų tipai

Šiuolaikinėse transporto priemonėse naudojami du pagrindiniai egr aušintuvų tipai: aušinimo skysčio pagrindu ir oro pagrindu .

1.
   Aušinimo skysčio pagrindu pagaminti egr aušintuvai : tai yra labiausiai paplitęs egr aušintuvo tipas, randamas šiuolaikinėse transporto priemonėse. Jis naudoja transporto priemonės variklio aušinimo skystį (vandens ir antifrizo mišinį), kad sugertų išmetamųjų dujų šilumą. Aušinimo skystis cirkuliuoja vidiniais aušintuvo vamzdeliais arba kanalais, perduodamas šilumą nuo išmetamųjų dujų, o tada įkaitęs aušinimo skystis nukreipiamas atgal į radiatorių aušinimui.

privalumai :

• efektyvus aušinimas su nuolatiniu aušinimo skysčio srautu iš variklio.
• padeda palaikyti optimalią išmetamųjų dujų temperatūrą.
• plačiau naudojami ir prieinami.

trūkumai :

• Jei aušinimo skysčio sistema sugenda, tai gali perkaisti egr aušintuvą.
• Jei yra aušinimo skysčio nuotėkis, tai gali sugadinti variklį arba sukelti sistemos gedimą.

1.

   oro pagrindu pagaminti egr aušintuvai : mažiau paplitę nei aušinimo skysčio sistemos, oro pagrindu pagaminti egr aušintuvai išmetamosioms dujoms aušinti naudoja aplinkos orą. Dujos praeina per šilumokaitį, apsuptą aušinimo oro, kuris sugeria šilumą. Šio tipo aušintuvai paprastai randami transporto priemonėse, kurių emisijos standartai ne tokie griežti, arba senesnėse transporto priemonėse.

privalumai :

• paprastesnė konstrukcija ir mažesnė priklausomybė nuo variklio aušinimo skysčio.
• gali būti lengvesnis ir pigesnis gaminti.

trūkumai :

• mažiau efektyvios nei aušinimo skysčio sistemos.
• gali susidurti su aušinimu didelio našumo ar daug teršalų išmetančiose transporto priemonėse.
•

dažnos problemos su egr aušintuvais

Nors egr aušintuvai yra patikimi, laikui bėgant gali kilti problemų. Kai kurios dažniausiai pasitaikančios problemos:

1. Aušinimo skysčio nuotėkis : egr aušintuvas priklauso nuo aušinimo skysčio, kuris sugeria šilumą, todėl bet koks sistemos nuotėkis gali perkaisti ir sugadinti variklį. Dėl nuotėkio taip pat gali susimaišyti aušinimo skystis su išmetamosiomis dujomis, o tai gali pakenkti varikliui.

2. užsikimšimas arba anglies kaupimasis : laikui bėgant aušintuve gali susikaupti anglies nuosėdų, blokuojančių išmetamųjų dujų ir aušinimo skysčio srautą. Tai gali sumažinti aušintuvo efektyvumą ir sugesti. Reguliarus valymas ir priežiūra gali padėti išvengti šios problemos.

3. Aušintuvo gedimas : egr aušintuvas gali nukentėti nuo korozijos arba vidinio gedimo dėl atšiaurios aplinkos, kurioje jis veikia. Sugedęs egr aušintuvas gali sumažinti variklio našumą, padidinti išmetamųjų teršalų kiekį ir perkaisti variklį.

4. variklio perkaitimas : jei egr aušintuvas neveikia tinkamai, išmetamosios dujos gali būti nepakankamai aušinamos, todėl variklis perkais. Tai gali sukelti ilgalaikius variklio gedimus, jei nebus nedelsiant imamasi priemonių.

egr aušintuvo priežiūra

Norint, kad egr aušintuvas veiktų optimaliai, būtina reguliari priežiūra:

1. Patikrinkite aušinimo skysčio lygį : Reguliariai stebėkite aušinimo skysčio lygį ir įsitikinkite, kad aušinimo sistemoje nėra nuotėkio. Dėl žemo aušinimo skysčio lygio egr aušintuvas gali perkaisti ir sugadinti variklį.

2. patikrinkite, ar nėra nuotėkio : apžiūrėkite egr aušintuvą ir aplinkinius komponentus, ar nėra aušinimo skysčio ar išmetamųjų dujų nuotėkio. Dėl nutekėjimo gali sumažėti sistemos efektyvumas ir atsirasti rimtesnių problemų.

3. išvalykite išleidimo sistemą : periodiškai valykite išleidimo sistemą, įskaitant aušintuvą, kad nesusidarytų anglies nuosėdų. Anglis gali trukdyti išmetamųjų dujų srautui, sumažindama aušintuvo efektyvumą ir sukeldama variklio veikimo problemų.

4. stebėti variklio temperatūrą : stebėkite variklio temperatūrą. Jei variklis dirba karštesnis nei įprastai, tai gali reikšti egr aušintuvo problemą, pvz., užsikimšimą ar nuotėkį.

išvada

EGR aušintuvas yra esminis šiuolaikinių transporto priemonių išmetamųjų teršalų kontrolės sistemų komponentas, padedantis sumažinti kenksmingų NOx emisijų kiekį ir užkirsti kelią variklio perkaitimui. Aušindamas išmetamąsias dujas prieš jas vėl įtraukiant į degimo procesą, egr aušintuvas atlieka pagrindinį vaidmenį palaikant variklio efektyvumą, gerinant degalų sąnaudas ir apsaugant svarbiausius variklio komponentus nuo karščio daromos žalos. Reguliarus egr aušintuvo techninis aptarnavimas ir patikra yra gyvybiškai svarbūs norint užtikrinti, kad jis tinkamai veiktų ir pagerintų bendrą variklio būklę bei efektyvumą.
